CCV-48/5040-D-V001-M |
| Los convertidores CCV-48/5040-D-V001-M,comprenden una familia de equipos de alimentación dedicados a sistemasde protección catódica. |
| Con entrada de CC o CA y control remoto de parámetros. |
| Ver PDF |
|
| Entrada: | V entrada nominal 48 Vcc, (42 a 60 Vcc). |
| Protecciones: |
Por tensión de entrada fuera de rango; Desconecta la entrada, repone automáticamente al reestablecerse las condiciones normales. Tensión baja corta en 40 Vcc y repone en 42 Vcc +/- 5 %. Tensión alta corta en 60 Vcc repone en 58 Vcc +/- 5%. |
| Por tensión inversa de de entrada bloquea el equipo. |
| Interruptor termomagnético doble de entrada63 A. |
| Corriente máxima de conexión, menor que 25 A. |
| Filtro supresor de transitorios y filtro EMI con doble supresor. |
| Rendimiento: | A máxima carga y con tensión nominal: 87%. |
|
| Salida: | 0 a 50 Vcc ajustable desde el panel frontal con potenciómetro multivuelta y dial de 10 vueltas con 50 divisiones por vuelta. |
| Corriente máxima: | 0 a 40 A, ajustable desde el panel frontal con potenciómetro multivuelta y dial de 10 vueltas con 50 divisiones por vuelta. |
| Ripple: | Hasta 20 Khz < 50 mV rms; Plano entre 0 y 300 Khz < 250 mVpp. |
| Regulación: | Con variación de corriente de salida de rectificador y variación de línea dentro del rango especificado incluído en +/- 2% de los valores dados. |
| Protecciones: |
Contra cortocircuito o sobrecarga en salida por limitación de corriente de rectificador en codo recto y reposición automática. |
| Contra sobre tensión de salida por sistema crow-bar, actúa a 56 Vcc +/- 1 Vcc, repone desconectando la tensión de entrada. |
|

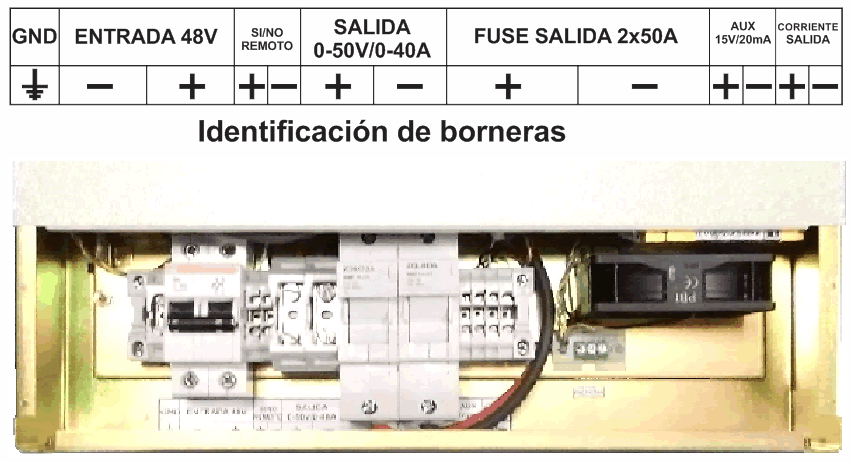

| Conexiones: |
 |
|
| Indicadores y actuadores: |
Voltímetro digital: Display de 3 dígitos (0 / 99,9 V), en panel frontal superior. |
| Amperímetro digital: Display de 3 dígitos (0 / 99,9 A), en panel frontal superior. |
| LLave de encendido: Habilitación en panel frontal superior. |
| Llave selectora de lectura de tensión de entrada y salida. |
| Llave selectora de control de salida SI/NO remoto o local. |
|
| Condiciones ambientales: |
Temperatúra de trabako: -10 a 50 ºC. |

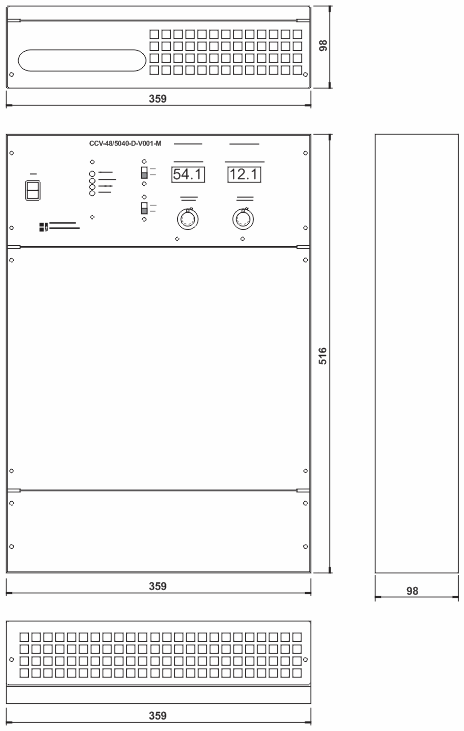

| Ventilación forzada, controlada termicamente. |
| Dimensiones:: | Alto: 575 mm; Ancho: 360 mm; Profundidad: 90 mm. |
| Peso aproximado: | 13 Kg. |
| V001: | Preparada para uso en campo con protección con VDRs en la entrada y salida, SI/NO remoto opto aislado para interrupción de tensión y corriente de salida con transiciones de 20 mseg. Llave selectora de medición de tensión de entrada y salida. Salida para medición externa del shunt de corriente de salida. Salida de tensión auxiliar de 15 Vcc / 20 mA. |
| M: | Gabinete Mural, para montaje en panel vertical HTM-78. |
|
